Elektrische aansluiting en potentiaalvereffening

Gevaar

De stekkercontacten mogen niet worden losgekoppeld of verbonden onder belasting. Het niet in acht nemen van deze waarschuwing kan levensgevaar opleveren!
Zonnepanelen wekken elektrische energie op wanneer er licht op de voorkant valt. Een systeem met meerdere zonnepanelen kan levensgevaarlijke spanningen en stromen genereren! Raak de elektrische aansluitingen of kabeluiteinden niet aan terwijl het zonnepaneel is blootgesteld aan licht.
De installatie van bliksembeveiliging wordt aanbevolen op blootgestelde locaties. Als er bliksembeveiligingsapparatuur beschikbaar is, moeten de zonnepanelen ook worden geïntegreerd. Neem de relevante voorschriften in acht (bijv. EN 62305 en VDE 0100).

Solarwatt modules zijn uitgerust met hoogwaardige solar kabels en connectoren die beveiligd zijn tegen ompoling en contact. Combineer connectoren alleen als de fabrikant uitdrukkelijk heeft aangegeven dat ze compatibel zijn. Neem de nominale spanning en de gebruiksaanwijzing van de fabrikant en het type connector in acht.
De stringkabel moet worden aangesloten met hetzelfde merk en type connector type als de connectors van de aansluitkabel van de module. Hiervoor mogen de connectoren van de module worden verwijderd en vervangen aan het begin en einde van de string en op punten waar de bestaande kabels van de module niet voldoen. De toegestane geleider doorsneden en kabelbuitendiameters van het type connector en de installatie-instructies van de fabrikant van de connector, moeten in acht worden genomen (meer informatie in de verklaring van de fabrikant over het doorsnijden en vervangen van de bestaande connectoren voor zonnepanelen).
Passende kabelsets, connectoren, kabels en installatieaccessoires vind je in de shop op onze website solarwatt.pro/nl.
Bij het zelf monteren van zonnekabels mag alleen origineel gereedschap van de desbetreffende fabrikant worden gebruikt.
Let erop dat de stekkers hoorbaar vastklikken.
De gebruikelijke buigradiussen van minstens 5 keer de buitendiameter van de kabel moeten in acht worden genomen.
Het wordt aanbevolen om de kabels goed vast te maken, zodat ze niet worden blootgesteld aan mechanische belastingen.
De kabels en connectoren mogen niet worden blootgesteld aan vocht en mogen niet op de grond of vloer rusten.
De in de datasheet opgegeven systeemspanning moet worden aangehouden voor de maximale serieopstelling van modules.
Zonder stringzekering mogen maximaal 2 modulestring in parralel worden aangesloten. Neem de in de datasheet opgegeven waarde voor de terugstroombelastbaarheid in acht en gebruik uitsluitend genormaliseerde fotovoltaïsche kabels (aanbeveling: minimale kabeldoorsnede 4 mm²).
De modules mogen niet permanent in kortsluitmodus worden gebruikt.
De modules voldoen aan beschermingsklasse II en kunnen daarom worden gebruikt in systemen met gevaarlijke gelijkspanning (hoger dan 120 VDC in overeenstemming met IEC 61730). Modules van deze beschermingsklasse mogen worden gebruikt in systemen met onbeperkte toegankelijkheid; de desbetreffende voorschriften moeten in acht worden genomen. Solarwatt modules die binnen deze beschermingsklasse conform IEC 61730 zijn gekwalificeerd, voldoen aan de eisen van beschermingsklasse II als de elektrische installatie voldoet aan de voorschriften.
Onder normale installatieomstandigheden kan een zonnepaneel een hogere stroom en/of spanning leveren dan onder de genormaliseerde testomstandigheden.
Voor het bepalen van de nominale spanningswaarden van componenten, de nominale stroomwaarden van geleiders, de grootte van zekeringen en voor het dimensioneren van regelsystemen die zijn aangesloten op de zonnepanelen, moeten de waarden van de kortsluitstroom _ISC die op het zonnepaneel zijn gespecificeerd daarom worden vermenigvuldigd met een factor 1,25 en de nullastspanning _UOC, gebaseerd op de laagste omgevingstemperatuur die op de betreffende installatielocatie kan worden verwacht, met een factor van maximaal 1,25.

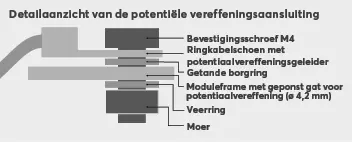

De potentiaalvereffening van de module is al voorbereid in de fabriek en wordt aanbevolen. Dit kan worden uitgevoerd met behulp van de bestaande gestanste gaten voor potentiaalvereffening aan de lange zijden van het frame (zie afbeelding) of met overeenkomstige aardingsmoduleklemmen met scherpe punten in overeenstemming met de plaatselijke wettelijke voorschriften.
