Installatie

Dit hoofdstuk beschrijft hoe je de Charger vision installeert.
Inhaltsverzeichnis

    Wandmontage

    Controleer of de wand en het meegeleverde bevestigingsmateriaal geschikt zijn om het productgewicht van de lader (5 kg) plus de trekbelasting (laadkabel) te dragen.

    • Markeer de boorgaten met behulp van de boormal en boor de boorgaten
    • Monteer de montagegrondplaat met het bevestigingsmateriaal
    Boorgaten / wandmontage Montagegrondplaat
    • Bevestig de montagebeugel aan de lader met zelftappende schroeven
    • Bevestig de lader aan de montagebasisplaat en zet hem vast met de schroeven
    Montagebeugel / wandmontage

    Montagebeugel (optioneel)

    De lader kan optioneel op een voetstuk worden gemonteerd.

    Het voetstuk wordt niet meegeleverd en moet apart bij Solarwatt worden besteld.

    De Charger vision is alleen compatibel met het SOLARWATT Charger vision voetstuk. Er kunnen maximaal twee SOLARWATT Charger vision op de SOLARWATT Charger vision sokkel worden geïnstalleerd.

    Voor de installatie van het voetstuk is een betonnen fundering nodig, die door de klant moet worden geleverd.

    Meer informatie over de installatie vindt u hier:

    Netwerkverbinding (LAN)

    Zelf geassembleerde LAN-kabel:

    • Krimp de RJ45-stekker op de netwerkkabel

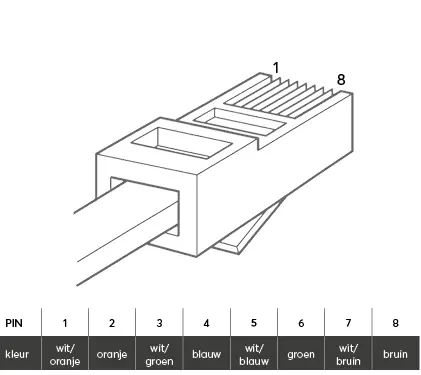

    • Pinbezetting van de netwerkkabel type B

    Netwerkverbinding met oplader:

    • Voer de netwerkkabel door de wartelmoer, breng de afdichting aan
    • Steek de RJ45-stekker in de RJ45-bus
    • Draai de borgmoer vast en schroef hem vast aan de oplader
    • sluit het andere uiteinde van de netwerkkabel aan op de router
    RJ45-stekker / RJ45-contactdoos / wartelmoer en afdichting

    Tip

    De wartelmoer is momenteel alleen ontworpen voor kant-en-klare patchkabels zonder trekontlasting op de plug (tule). Zelfgemaakte stekkers met een stijve installatiekabel en kant-en-klare patchkabels met trekontlasting (tule) kunnen niet stevig en waterdicht op de Charger worden geschroefd met behulp van de wartelmoer. De volgende productiegang van de Charger wordt geleverd met een grotere wartelmoer, die ook geschikt is voor zelfgeassembleerde, stijve installatiekabels en kant-en-klare patchkabels met trekontlasting (tule). Geschikte patchkabels zonder trekontlasting (tule) worden door Solarwatt als accessoire aangeboden.

    Elektrische aansluiting

    Driefasig:

    • Strip 75 mm AC-kabel en strip 10 mm isolatie
    • Krimp adereindhulzen op de kabels
    Driefasige AC-kabel
    • Open de zijafdekking van het AC-aansluitgedeelte
    • Maak de kabelschroefverbinding los en duw de AC-kabel erdoor
    • Installeer de AC-kabel
    • Draai de kabelschroefverbinding vast
    • Sluit de zijafdekking en schroef vast
    AC-aansluiting / zijafdekking - driefasig
    • Draai de wartel vast (houd de borgmoer van 42 mm op zijn plaats)
    • Sluit en draai de zijafdekking vast
    Zijafdekking / kabelschroefverbinding

    Attentie

    Als de lader in gebruik wordt genomen met de zijklep open, klinkt er een waarschuwingssignaal en brandt de status-LED rood. De lader is alleen gebruiksklaar als de zijklep gesloten is.

    Tip

    De AC-aansluitklemmen zijn ontworpen voor kabeldoorsneden tot 10 mm². Voor een gemakkelijke installatie wordt een kabeldoorsnede tot 6 mm² aanbevolen voor kabels met een harde mantel (NYM). Voor flexibele kabels met een rubberen mantel kan een kabeldoorsnede tot 10 mm² worden geïnstalleerd.

    Eenfasig:

    • Strip 75 mm AC-kabel en strip 10 mm isolatie
    • Krimp adereindhulzen op de kabels
    Enkelfasige AC-kabel
    • Open de zijafdekking van het AC-aansluitgedeelte
    • Maak de kabelschroefverbinding los en duw de AC-kabel erdoor
    • Installeer de AC-kabel
    • Draai de kabelschroefverbinding vast
    • Sluit de zijafdekking en schroef vast
    AC-aansluiting / zijdeksel - eenfase
    • Draai de wartel vast (houd de borgmoer van 42 mm op zijn plaats)
    • Sluit en draai de zijafdekking vast
    AC-aansluiting / zijklep

    Attentie

    Als de lader in gebruik wordt genomen met de zijklep open, klinkt er een waarschuwingssignaal en brandt de status-LED rood. De lader is alleen gebruiksklaar als de zijklep gesloten is.

    Tip

    De AC-aansluitklemmen zijn ontworpen voor kabeldoorsneden tot 10 mm². Voor een gemakkelijke installatie wordt een kabeldoorsnede tot 6 mm² aanbevolen voor kabels met een harde mantel (NYM). Voor flexibele kabels met een rubberen mantel kan een kabeldoorsnede tot 10 mm² worden geïnstalleerd.

    Belastingbeheer (optioneel)

    Dynamische regeling van het laadvermogen, rekening houdend met de huisbelasting.

    Als het beschikbare vermogen van de netaansluiting niet voldoende is voor de belasting van het huis en het maximale vermogen van de Oplader, kan het oplaadvermogen van de Oplader worden geregeld via dynamisch belastingsbeheer, zodat een bepaalde maximale stroom (maximaal vermogen) niet wordt overschreden op het netaansluitpunt (belasting van het huis + oplaadvermogen).

    Meer informatie over de werking en installatie vindt u hier:

    Externe besturingskast - "DI conversiemodule" (optioneel)

    § 14a EnWG regelbare verbruiksapparaten

    Alleen nodig als de netbeheerder het laadvermogen rechtstreeks aan de lader wil verlagen (bv. rimpelspanningontvanger) of als er geen energiebeheer beschikbaar is.

    Meer informatie over hoe het werkt en hoe het geïnstalleerd moet worden vindt u hier.
