Installatie van elektriciteitsmeter DTSU 666 (driefasig)

Deze pagina beschrijft de installatie en aansluiting van de driefasige meter DTSU 666.
Inhaltsverzeichnis

    ATTENTIE

    De Solarwatt omvormer is alleen compatibel met de DDSU en DTSU Solarwatt versie (softwareversie). De Solarwatt versie van deze meters is alleen verkrijgbaar bij Solarwatt of Solarwatt partners. U herkent de Solarwatt versie aan het Solarwatt logo op het etiket op de verpakking van de elektriciteitsmeter (zie afbeelding).

    Label elektriciteitsmeter Solarwatt versie

    Gevaar

    Risico op elektrische schokken of brand

    • Controleer voordat u de kabels aansluit of de meter onbeschadigd is.
    • Zorg ervoor dat de aardingsdraad stevig is geïnstalleerd.
    • Controleer of de bedrading correct is voordat u het apparaat inschakelt.
    Overzicht DTSU-tellers

    Technische gegevens

    Afmetingen: 100 x 72 x 65,5 mm (4 HP)

    Max. Stroom: één CT-klem kan worden gebruikt voor een meetbereik tot 100 A

    Kabellengte CT-aansluitingen: 6 m (kan worden ingekort of uitgebreid tot 15 m)

    Max. Afstand tot de omvormer: 100 m

    Installatie van de meter met een DRIE-omvormer in het driefasige net

    Neem alle Veiligheidsinstructies en vereisten voor de installateur.

    De Inverter vision three wordt geleverd met de driefasige elektriciteitsmeter DTSU 666 duo RS485 CT (Solarwatt versie) voor de registratie van elektriciteitsoverschotten en elektriciteitsverbruik.

    Raadpleeg voor de installatie van de meter de aansluitschema's van Solarwatt Aansluitschema's voor eenfasige en driefasige netwerken.

    • Haak de meter vast aan de bovenrand van de bovenste hoedrail in de huisaansluitdoos en druk hem naar beneden totdat hij vastklikt
    De meter op de hoedrail monteren

    De spanning wordt gemeten via de directe aansluitingen van de DTSU 666:

    • PIN 3 -> L1 Ua
    • PIN 6 -> L2 Ub
    • PIN 9 -> L3 Uc
    • PIN 10 -> N Un

    De stroom wordt altijd gemeten via de meegeleverde CT-klemmen, die zijn aangesloten op fase L1, L2 en L3 van de huisinstallatie.
    De CT-klemmen moeten zo in de schakelkast worden geplaatst dat de totale stroom kan worden gemeten voordat deze wordt doorgegeven aan de huisstroommeter.

    Een CT-klem kan worden gebruikt voor een meetbereik tot 100 A.

    Stroom- en spanningsmeting DTSU

    DTSU-stroom- en spanningsmeting - pintoewijzing

    Pin van de tellerPoort/apparaatDoorsnede geleiderBuitendiameter
    directe spanningsmeting

    3

    L1

    4 mm2 - 25 mm2
    meeraderige buitenkabel van koper
    5 - 10 mm

    6

    L2

    9

    L3

    10

    N

    Stroommeting via CT-aansluiting

    13

    Ia* (wit)geel

    -

    -

    14

    Ia (blauw)

    16

    Ib* (wit)groen

    17

    Ib (blauw)

    19

    Ic* (wit)rood

    21

    Ic (blauw)

    ATTENTIE

    Zorg ervoor dat de stroommeetrichting van de CT-aansluiting correct is uitgelijnd. De pijl op de CT-klem wijst in de richting van de huishoudelijke verbruiker.

    Sluit eerst de kabel aan en sluit dan de CT-klemmen. Houd deze volgorde aan zodat de CT-klemmen niet beschadigd raken.

    • De kabel voor spanningsmeting aansluiten
    • De kabel voor stroommeting aansluiten
    • sluit pas daarna de CT-klemmen aan

    De verbinding voor communicatie met de Inverter three wordt gemaakt via de directe aansluitingen 24 en 25.

    • Configureer de RJ45-stekker voor aansluiting op de Inverter vision three omvormer
    • bevestig een waterdichte stekkerbehuizing (meegeleverd met de omvormer) op de stekker aan de kant van de omvormer voor bescherming en trekontlasting

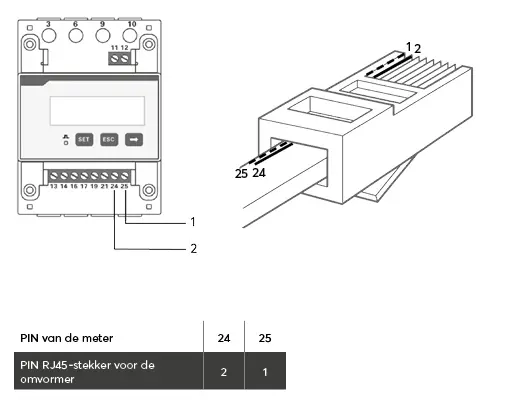

    • Verbind de meter met de omvormer via de RJ45-plug

    DTSU en Inverter ONE communicatie - pintoewijzing

    Pin van de tellerPoort/apparaatDoorsnede geleiderBuitendiameter
    Buitendiameter Communicatie

    24

    Pin 2 Tegenadapter op WR

    0,25 mm2 - 1,5 mm2

    afgeschermde, tweeaderige gedraaide buitenkabel, min. Cat. 5e

    4 mm - 11 mm

    25

    Pen 1 Telleradapter op WR

    5

    Pin 485A op de Solarwatt oplader (optioneel)

    6

    Pin 485B op de Solarwatt oplader (optioneel)

    Installatie van de meter met een Inverter ONE in het driefasige net

    Neem alle Veiligheidsinstructies en vereisten voor de installateur.

    Bij gebruik van de Inverter vision one in driefasige netten MOET de driefasige elektriciteitsmeter DTSU 666 duo RS485 CT (versie Solarwatt) worden geïnstalleerd. OPGELET: deze meter maakt GEEN deel uit van de leveringsomvang van de Inverter one. Hij maakt alleen deel uit van de levering van de omvormer drie.

    U moet de driefasige meter apart bestellen bij Solarwatt voor gebruik in het driefasige net.

    U vindt de driefasige meter hier in de Solarwatt webshop.

    Raadpleeg voor de installatie van de meter de aansluitschema's van Solarwatt Aansluitschema's voor eenfasig en driefasig net.

    • Haak de meter aan de bovenrand van de bovenste hoedrail in de huisaansluitdoos en druk hem naar beneden tot hij vastklikt
    De meter op de hoedrail monteren

    De spanning wordt gemeten via de directe aansluitingen van de DTSU 666:

    • PIN 3 -> L1 Ua
    • PIN 6 -> L2 Ub
    • PIN 9 -> L3 Uc
    • PIN10 -> N Un

    De stroom wordt altijd gemeten via de meegeleverde CT-klemmen, die zijn aangesloten op fase L1, L2 en L3 van de huisinstallatie.
    De CT-klemmen moeten zo in de schakelkast worden geplaatst dat de totale stroom kan worden gemeten voordat deze wordt doorgegeven aan de huisstroommeter.

    Een CT-klem kan worden gebruikt voor een meetbereik tot 100 A.

    Stroom- en spanningsmeting DTSU

    DTSU-stroom- en spanningsmeting - pintoewijzing

    Pin van de tellerPoort/apparaatDoorsnede geleiderBuitendiameter
    directe spanningsmeting

    3

    L1

    4 mm2 - 25 mm2
    meeraderige buitenkabel van koper
    5 - 10 mm

    6

    L2

    9

    L3

    10

    N

    Stroommeting via CT-aansluiting

    13

    Ia* (wit)geel

    -

    -

    14

    Ia (blauw)

    16

    Ib* (wit)groen

    17

    Ib (blauw)

    19

    Ic* (wit)rood

    21

    Ic (blauw)

    ATTENTIE

    Zorg ervoor dat de stroommeetrichting van de CT-aansluiting correct is uitgelijnd. De pijl op de CT-klem wijst in de richting van de huishoudelijke verbruiker.

    Sluit eerst de kabel aan en sluit dan de CT-klemmen. U moet deze volgorde aanhouden zodat de CT-klemmen niet beschadigd raken door overspanning.

    • De kabel voor spanningsmeting aansluiten
    • De kabel voor stroommeting aansluiten
    • sluit dan pas de CT-aansluitingen aan

    De kabellengte van de CT-terminal is 6 m. Als de kabel te lang is, kan deze worden ingekort. Als de kabel te kort is, kan deze worden verlengd tot 15 meter.

    De verbinding voor communicatie met de omvormer wordt gemaakt via de directe aansluitingen 24 en 25.

    De meteradapter wordt meegeleverd met de Omvormer één.

    • Configureer de meteradapter voor aansluiting op de Inverter vision one omvormer.
    • Adereindhulzen zijn alleen nodig bij gebruik van gevlochten draden
    • Sluit de meter aan op de omvormer met behulp van de meteradapter
    Communicatie DTSU en omvormer één

    DTSU en Inverter ONE communicatie - pintoewijzing

    Pin van de tellerPoort/apparaatDoorsnede geleiderBuitendiameter
    Buitendiameter Communicatie

    24

    Pin 1 Tegenadapter op WR

    0,25 mm2 - 1,5 mm2

    afgeschermde, tweeaderige gedraaide buitenkabel, min. Cat. 5e

    4 mm - 11 mm

    25

    Pen 2 Telleradapter op WR

    5

    Pin 485A op de Solarwatt oplader (optioneel)

    6

    Pin 485B op de Solarwatt oplader (optioneel)
