Installatie Battery vision

Deze pagina beschrijft de installatie van Battery vision top pack en de Battery vision packs.
Inhaltsverzeichnis

    De batterij plaatsen

    Neem alle Veiligheidsinstructies en vereisten voor de installateur.

    Neem de Specificaties voor de installatielocatie en de maximale en minimale installatieafstanden voor de omvormer, meter en accu.

    Neem de Informatie over de leveringsomvang voor de omvormer, teller en accu in acht.

    Neem de Informatie over Dimensionering van het systeem.

    Videomontage Battery vision
    • Schroef vier voetjes (meegeleverd met de top pack!) op de onderste batterijmodule Battery vision pack (hierna te noemen pack)
    • Plaats het pack, LED aan de linkerkant van het pack
    • Stel de voetjes in op de gewenste hoogte
    Lijn de Battery pack uit (LED links), schroef de voetjes vast
    • Lijn de batterijmodule uit met een schietlood
    • Controleer de afstand tot de muur (ongeveer 38 mm) voordat de hele batterijtoren wordt gestapeld
    Controleer de wandafstand voordat de hele batterijtoren wordt gestapeld

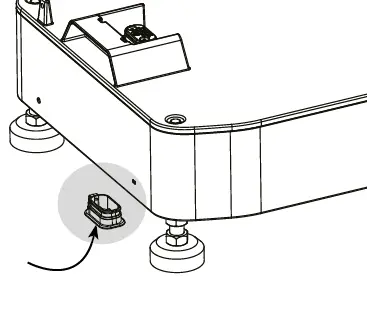

    • Steek de jumperplug (meegeleverd met het top pack) in de aansluitbus aan de onderkant van het bottom pack en laat deze hoorbaar vastklikken
    De brugstekker aanbrengen

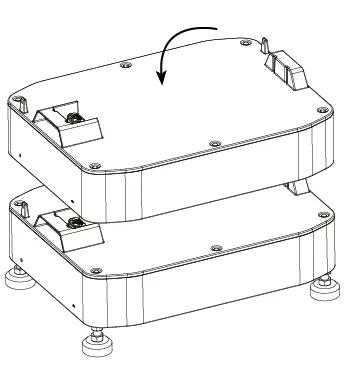

    • De batterijmodules stapelen
    • Stapel het top pack als laatste
    Battery packs stapelen

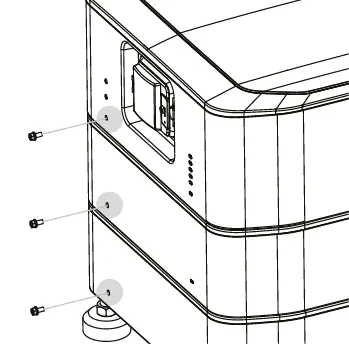

    • zet elke batterijmodule aan beide zijden vast met bevestigingsschroeven (meegeleverd in de pack)
    Bevestig elke Battery pack aan beide zijden
    • Bevestig de muurbeugel (meegeleverd) aan het top pack
    • Maak markeringen op de muur, boor bevestigingsgaten
    • Bevestig het top pack aan beide zijden aan de muur met behulp van de twee muurbeugels
    Bevestig de batterij aan de muur met 2 muurbeugels

    Aarding aansluiten

    De Battery packs zijn in de accutoren aan de aardezijde met elkaar verbonden via de stekker. De top pack moet via de aardaansluiting veilig worden geaard aan de gebouwinstallatie.

    Bij de Battery vision top pack worden aardingskabels en extra kabelschoenen meegeleverd.

    • De aarding aansluiten
    Sluit de aarding aan op de Battery top pack

    Gevaar

    Risico op persoonlijk letsel

    Controleer of de accutoren veilig is geaard. Anders bestaat er gevaar voor persoonlijk letsel.

    Gevaar

    Levensgevaar

    Voer de kabelinstallatie alleen uit als het apparaat is uitgeschakeld. Er bestaat levensgevaar als de aarding niet correct is aangesloten!

    Levensgevaar

    Neem de 5 veiligheidsregels in acht!

    Optioneel: Kabelafdekking

    Als er een kabelafdekking is besteld:

    • Steek de BMS- en accukabels (afkomstig van de omvormer) in de zijkant van de kabelafdekking.

    De GBS-kabel aansluiten

    • Sluit de BMS-kabel (afkomstig van de omvormer) aan op de BMS-aansluiting van het top pack (RJ45 buitenstekker)
    • Draai de trekontlasting vast (tegelijkertijd afdichting buiten)

    De accukabel aansluiten

    • Druk de accukabel (afkomstig van de omvormer) in de gaten voor trekontlasting op de top pack
    • Sluit de accukabel aan op de BAT+ en BAT-aansluiting op de accumodule van de top pack

    Tip

    Ompoolbeveiliging tegen verkeerd aansluiten van de kabels wordt geboden door Pokajoke stekkers op de aansluitingen en kabels.

    Optioneel: Kabelafdekking

    • Sluit de dop en klik hem vast
