Installatie Inverter vision three

Volg alle Veiligheidsinstructies en vereisten voor de installateur.

Volg de Specificaties voor de installatielocatie en de maximale en minimale installatieafstanden voor de omvormer, meter en thuisbatterij.

Controleer of de wand en het meegeleverde montagemateriaal geschikt zijn om het gewicht van de omvormer (22 kg) te dragen.

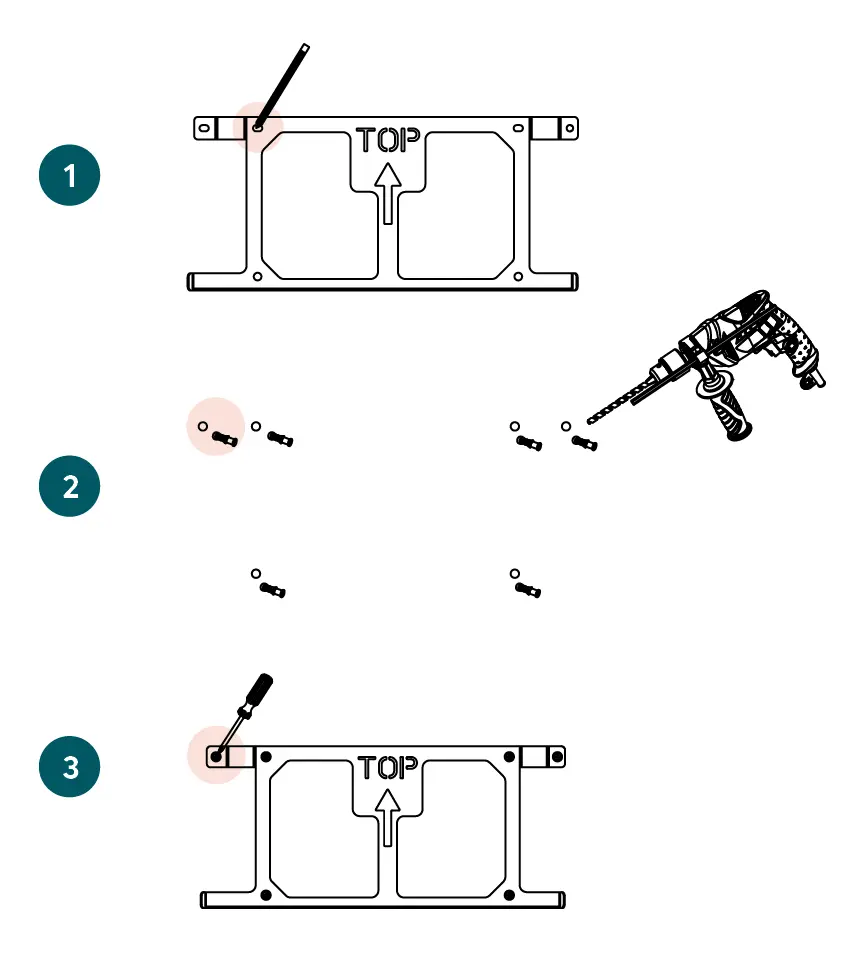

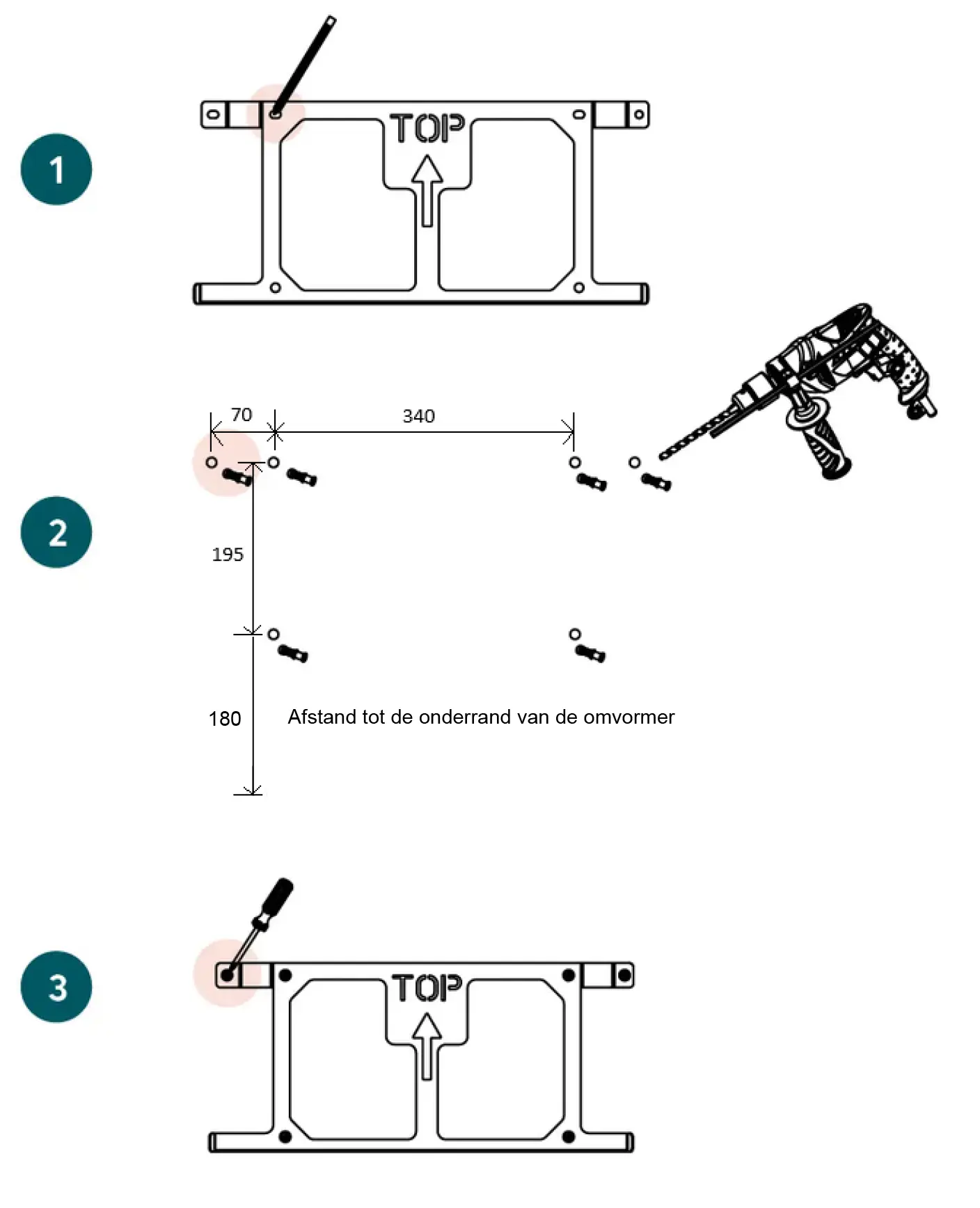

• Markeer de boorgaten met behulp van de muurbeugel en boor de gaten
• Monteer de muurbeugel

• Hang de omvormer voorzichtig aan de wandsteun
• Bevestig de omvormer aan de wandsteun

Volg de Informatie over kabelvereisten en minimale buigradiussen voor omvormer, teller en accu.

Volg de Uitleg over het Krimpen van PV-connectoren.

Bij de levering zijn Stäubli MC4 Evo 2A PV-connectoren inbegrepen, die compatibel zijn met de Stäubli PV-aansluitbussen op de omvormer. Stäubli PV-connectoren zijn compatibel met andere types Stäubli MC4-connectoren.

• Strip de DC-kabel PV tot een lengte van 6,0 - 7,5 mm
  Zorg ervoor dat er geen afzonderlijke draden beschadigd raken!
• Krimp de DC-kabel op de PV-connectoren
  Let op de juiste polariteit bij het toewijzen van de PV-pincontacten!

• Sluit de DC-kabel PV aan op PV+ en PV-
  Er moet een 'klik' hoorbaar zijn.

• Controleer of de kabel goed vastzit door aan de stekkerverbinding
  te trekken (bedieningskracht max. 20 N)

De accu DC-kabel wordt meegeleverd met de Battery vision top pack.

• Sluit de stekker aan op BAT+ en BAT-
  Je moet een 'klik' horen.

De antenne is bij de levering van de Inverter vision three inbegrepen.

• Verwijder de rubberen beschermhoes van de antenneaansluiting
• Schroef de antenne vast

De BMS-kabel is een standaard netwerkkabel (meegeleverd met de Battery vision top pack).

• Sluit de BMS-kabel aan op de BMS-uitgang
• Draai de mechanische trekontlasting vast (deze dient tevens als waterdichte afdichting).

De Inverter vision three wordt rechtstreeks op de router aangesloten via een LAN-verbinding. De LAN-kabel is niet bij de levering inbegrepen.

• bevestig een waterdichte stekkerbehuizing (meegeleverd) aan de kant van de omvormer ter bescherming en trekontlasting van de stekker
• Omvormer met de router verbinden

In uitzonderlijke gevallen kan een WLAN-verbinding tot stand worden gebracht voor een draadloze verbinding met een WLAN in de buurt van de omvormer.

• Zorg ervoor dat de antenne op de omvormer is geschroefd
• Gebruik de Solarwatt Pro app om de WLAN-instellingen te maken

Meer uitleg over Integratie van de omvormer in het lokale netwerk via WLAN.

Inverter vision three is ontworpen voor gebruik in het driefasige elektriciteitsnet, spanningsbereik 220/230/240 V, frequentie 50/60 Hz.
Andere technische vereisten moeten voldoen aan de vereisten van het lokale openbare elektriciteitsnet.

Houd rekening met de Kabelvereisten en buigradiussen voor omvormer, meter en thuisbatterij.

De AC / BACK-UP stekker is inbegrepen bij de levering van de Inverter vision three.

• Strip en strip de kabel
• Adereindhulzen op de kabel krimpen

• Voer de AC-kabel door de AC-stekkeronderdelen
• Sluit de kabeleinden van de netvoedingskabel en de backup kabel aan volgens de draadaanduiding op de stekker

• Borg de borgmoer
• Sluit het netsnoer aan op de BACK-UP/GRID connectiepunt
• Sluit en borg de veiligheidsclip

De aardingskabel wordt niet meegeleverd. De kabelschoen voor de aardingskabel is bij de levering van de Inverter vision three inbegrepen.
